LA-10Q电流互感器

一、概述

　　LA-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

二、结构简介

　　la-10系列电流互感器分单匝式、复匝式、母线式三种。

三、LA-10Q电流互感器的技术参数

　　1、LA-10Q电流互感器额定绝缘水平：12/42/75kV

　　2、额定二次电流:5A

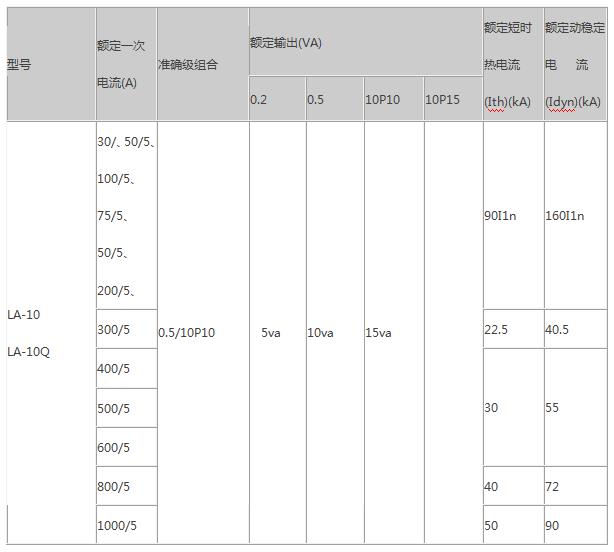

　　3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表

　　4、污秽等级：全工况产品符合Ⅱ级污秽要求。

四、工作原理

　　是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

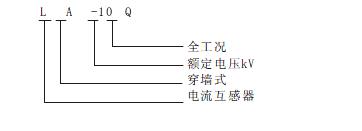

五、型号含义

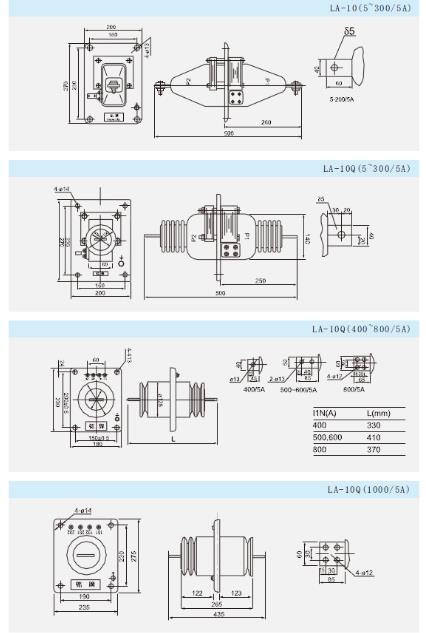

六、外形尺寸
