频敏变阻器是什么，用什么方式接线的，需注意哪些

　　频敏变阻器的定义

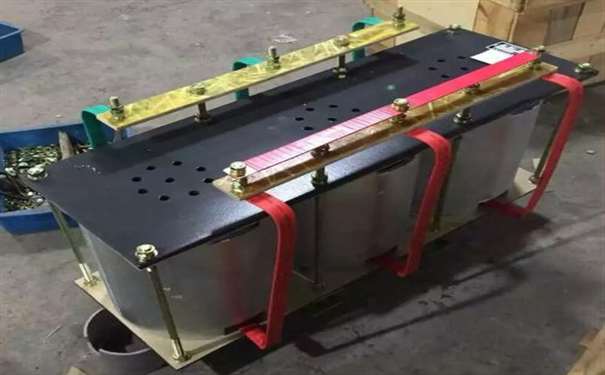

　　频敏变阻器是一种由硅钢片叠成铁心，外面套上扁铜线绕组的三相电抗器，外观呈山字形，常用来接在绕线型异步电动机转子绕组的电路中，利用它对频率的敏感而自动变阻以控制绕线转子异步电动机的起动。由于频敏变阻器的等值电阻Rm和电抗Xm随转子电流频率而变，反应灵敏，故叫频敏变阻器。

　　根据制作频敏变阻器的材料、结构的不同，以及频敏变阻器在电路中用途的不同，频敏变阻器有不同的分类方法。通常，根据频敏变阻器的阻值把变阻器分为固定式电阻器和可变式电阻器两大类。阻值固定不变的电阻器称为固定电阻器，一般简称电阻。阻值可在~定范围内连续手动调节变化的电阻器称为可调电阻或电位器，在电子设备内阻值调好后不需要由用户调节的称为可调电阻，安装在控制面板上可以由用户调节的称为电位器。频敏变阻器生产厂家讲述还有一类半导体电阻器，为特殊用途频敏变阻器。

　　启动柜：它是将绕线式电机转子回路通过滑环、碳刷引入地面的频敏变阻起动柜内，在电机起动时，频敏变阻器，随着电机转速的增加，转子电流频率的降低，频敏变阻器阻抗逐步减少，达到连续限制电机起动电流的目的。

　　电机起动结束后、还需通过接触器或短路环将频敏变阻短接(部分中小型电机在转子上装有短路环)。频敏变阻器起动，由于频敏变阻器实际上是一个电感元件，它降低了电机的功率因数，电机的起动比小于0.55.

　　频敏变阻器的接线方式

　　频敏变阻器在电路中可以作限流器用，也可以作分压器用。有多种形式，用在什么地方时有不同的电路来决定的。

　　用限流式接法

　　一、待测用电器电阻接近频敏变阻器电阻(也可选用分压式接法)。

　　二、简化电路，节约能源。

　　分压式

　　一、待测用电器电阻远大于或远小于频敏变阻器电阻。

　　二、实验要求待测用电器电流及其两端电压可以由0开始连续变化(例如测小灯泡的伏安特性曲线)。

　　三、实验要求待测用电器电流及其两端电压可变范围较大。

　　四、采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。

　　频敏变阻器的注意事项

　　1、使用前先将各组旋钮转动一下，以使接触良好。

　　2、属于标准仪器，仅作标准使用，不可用于调压或冲击负荷过大的场合，以防过流损坏仪器。

　　3、使用完后，放于通风、无腐蚀的良好环境中保存。

　　4、应定期进行检定(送到专门检测机构)。
