零序电流互感器的安装与安装注意事项

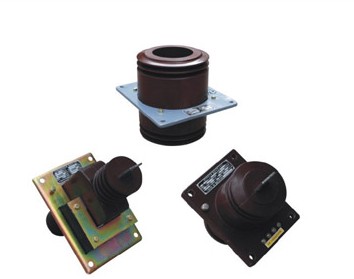

零序电流互感器从外观上看就是两个圆圈铁盒，但它也是柴油发电机里面的组成零件，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线，二次绕组反应一次系统的零序电流。那么零序电流互感器的安装步骤有哪些？需要注意什么？下面简单介绍：

零序电流互感器的安装

1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器不受电缆敷设与否的限制，具体方法如下:

(1)拆下互感器"K1"、"K2"的联接压片(圆形互感器无此项要求)。

(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。

(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。

(4)将联接片固定在"K1"、"K2"上(圆形互感器无此项要求)。

(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。

零序电流互感器安装注意事项

1、零序电流互感器>电流互感器应装在开关柜底板上面，应有可靠的支架固定。但有些厂家或施工单位将零序电流互感器>电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

2、电缆终端头穿过外附零序电流互感器>电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器>电流互感器的相对位置不正确。

3、零序电流互感器>电流互感器二次连片在电缆施工中被打开，工作完结后未及时恢复，造成电流互感器>电流互感器二次线圈开路。

4、电缆金属护层接地线的接地端未焊接接线端子，也未接在开关柜内设置的接地铜排上，而是随便搭接在开关柜体螺栓上。
