频敏变阻器的结构以及发展历程介绍

频敏变阻器是一种结构较为复杂的电子设备，其阻抗值能够随着电流频率的变化而变化，因此它的功能作用十分强大，它在工业领域的应用很普遍。那么大家对频敏变阻器还有哪些了解呢？以下关于“频敏变阻器的结构以及发展历程介绍”的介绍。

【频敏变阻器是怎么构成的】

频敏变阻器实际上是一个特殊的三相铁芯电抗器，它有一个三柱铁芯，每个柱上有一个绕组，三相绕组一般接成星形。频敏变阻器的阻抗随着电流频率的变化而有明显的变化电流频率高时，阻抗值也高，电流频率低时，阻抗值也低。

频敏变阻器的这一频率特性非常适合于控制异步电动机的启动过程。启动时，转子电流频率fz较大。Rf与Xd较大，电动机可以获得较大起动转矩。启动后，随着转速的提高转子电流频率逐渐降低，Rf和Xf都自动减小，所以电动机可以近似地得到恒转矩特性，实现了电动机的无级启动。启动完毕后，频敏变阻器应短路切除。

频敏变阻器的结构特征；

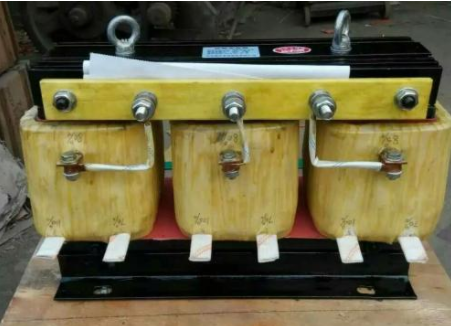

频敏变阻器是一种无触点电磁元件，相当于一个等值阻抗。在电动机起动过程中，由于等值阻抗随转子起动电流中高频成分的减小而自动下降以达到自动变阻，从而只需用一级变阻器，就可以把电动机平稳起动起来。 变阻器实质上是一个铁芯损耗非常大的三相电抗器。它由用数片E型钢板叠合成的铁芯及

线圈两个主要部分组成。钢板间夹以垫圈，保持片间距离，以利散热。

【频敏变阻器是如何一步步演化过来的】

从60年代开始，广泛采用频敏变阻器来代替起动电阻以控制绕线转子异步电动机的起动。频敏变阻器是一种静止的无触点电磁元件，利用它对频率的敏感而自动变阻。频敏变阻器实质上是一个铁损很大的三相电抗器，其结构类似于没有二次绕组的三相变压器。

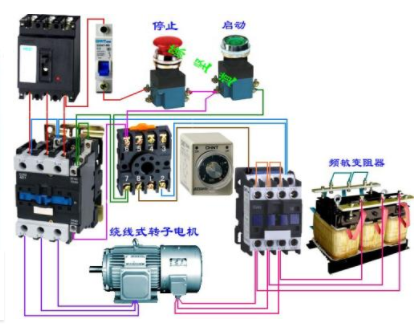

 频敏变阻器是一种有独特结构的新型无触点元件。其外部结构与三相电抗器想似，即有三个铁芯柱和三个绕组组成，三个绕组接成星形，并通过滑环和电刷与绕线式电动机三相转子绕组相接。

当绕线式电动机刚开始启动时，电动机转速很低，故转子频率f2很大（接近f1），铁心中的损耗很大，即等值电阻Rm很大，故限制了启动电流，增大了启动转矩。随着n的增加，转子电流频率下降（ f2=s f1）， Rm减小，使启动电流及转矩保持一定数值。频敏变阻器实际上利用转子频率f2的平滑变化达到使转子回路总电阻平滑减小的目的。

启动结束后，转子绕组短接，把频敏变阻器从电路中切除。由于频敏变阻器的等值电阻Rm和电抗Xm随转子电流频率而变，反应灵敏，故叫频敏变阻器。

以上关于“频敏变阻器是怎么构成的”和“频敏变阻器是如何一步步演化过来的”的介绍，希望能让您了解“频敏变阻器的结构以及发展历程介绍”带来帮助。
