概述

JDZ(X)R2-12W型电压互感器为户外环氧树脂浇注绝缘全封闭结构，适用于交流50HZ或60HZ、额定电压10KV及以下中性点非有效接地电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准

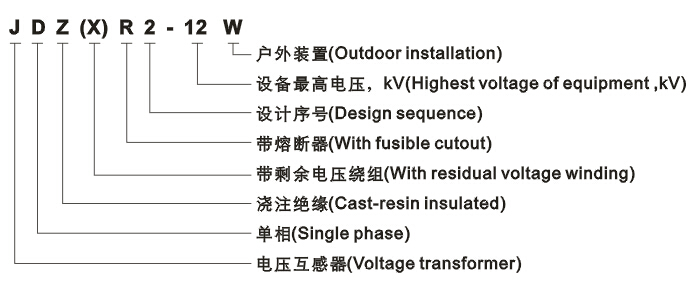

型号含义



结构简介

本型电压互感器采用户外环氧树脂全封闭浇注，具有耐电弧、耐紫外线、耐老化、爬电距离大、局部放电量小、抗过电压能力强等特点。

JDZ(X)R2-12W型电压互感器一次A、B两端都带有熔断器保护，熔断器装在互感器内部，熔断器熔断电流与互感器短路承受能力相匹配，有效保护互感器在电网出现故障时不被烧毁。



使用条件

1.环境温度：-25度到+40度

2.污秽等级：IV级

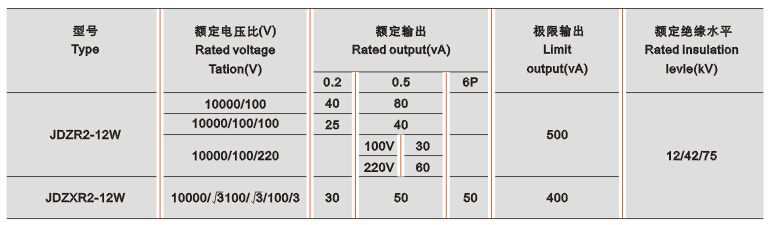

技术参数

1.技术参数见表

2.局部放电水平符合GB1207-1997《电压互感器》标准

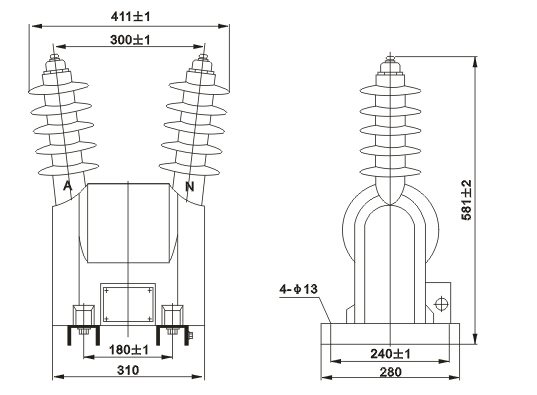

外形尺寸



订货须知

1.型号、电压比

2.准确级及相应的二次负荷

3.绝缘等级及使用环境
