概述

REL12、JDZX10-3、6、10A(B)型电压互感器为单相环氧树脂浇注绝缘全封闭产品，适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。

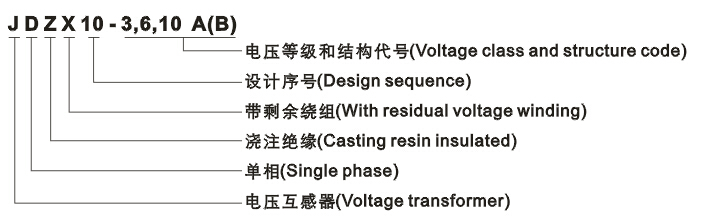

型号含义



结构简介

本系列电压互感器为环氧树脂绝缘全封闭结构，铁心与绕组浇注成一体，体积小，重量轻，二次引线端用出线盒罩住，并有三个不同方向的馈线出口。



技术参数

1.产品标准：GB1207-1997《电压互感器》

2.负载功率因数：COSφ=0.8（滞后）

3.产品表面爬电比距满足II级污秽等级

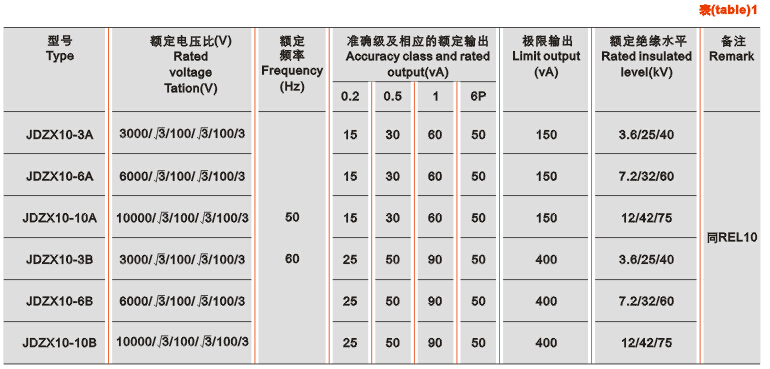

4.其它技术参数见下表

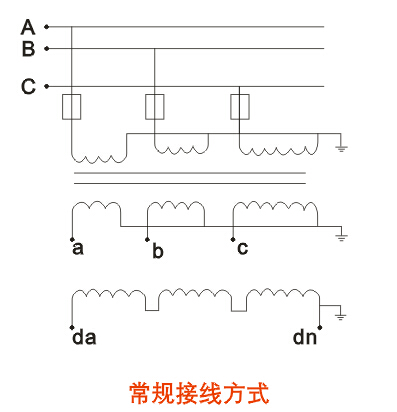

接线图

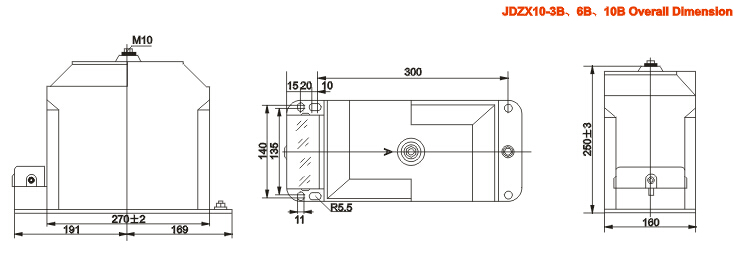

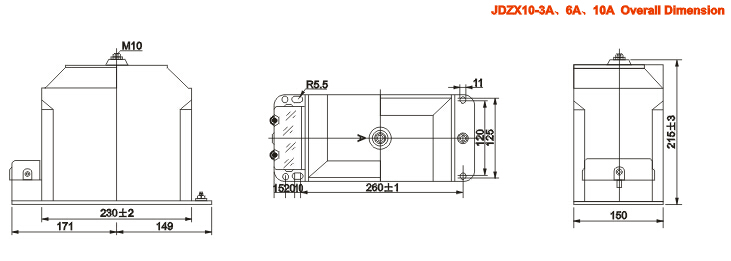

外形尺寸
