LCW、LCWD、LCWQ、LCWQD-35电流互感器

发布时间：2021-05-17 13:27 来源：www.shyongshang.com 作者： admin

LCW、LCWD、LCWQ、LCWQD-35 电流互感器


概述
LCW、LCWD、LCWQ、LCWQD-35 型电流互感器为链式、瓷绝缘、户外型产品。适用于额定频率50Hz、额定电压35KV及以下线路中，供电流、电能和功率测量测量及继电保护用。

技术参数
表1 LCW-35 LCWD-35 LCWQ-35及LWQD-35型电流互感器的10P级准确限值系数、最大二次电流倍数及二次绕组阻抗
型号及级
次组合		 额定一
次电流		 准确级次 额定二
次负载		 10P级准确
限值系数		 最大二次电流倍数
(在额定二次负载时)		 二次绕
组阻抗
LCW-35 15-1000 0.2S
0.5
10P		 1
2
2		 28
5		 35
12		 0.7
0.5
LCWD-35
LCWQD-35		 15-750,1000 0.2S
0.5
10P		 1.0
1.2
1.2		 15
15		 25
28		 0.5
0.8
LCW-35 15-600 0.2S
0.5
10P		 1.0
1.2
1.2		 15
30		 25
35		 0.5
0.56
LCWD-35
LCWQD-35		 15-600
750
1000		 0.2S
0.2
0.5
10P		 0.8
0.8
0.8		 35
35
50		 45
50
55		 0.56
0.67
0.94
表2 LCW-35 LCWD-35 LCWQ-35及LCWQD-35型电流互感器的短路稳定电流
型号 额定一次电流比 1S热稳定电流(有效值KA) 动稳定电流(峰值KA)
LCW-35 15-1000 90In 150In
LCWD-35 15-750 65In 100In
LCWD-35 1000 65In 150In
LCWD-35
LCWQD-35		 15-600 65In 100In

外形及安装尺寸图

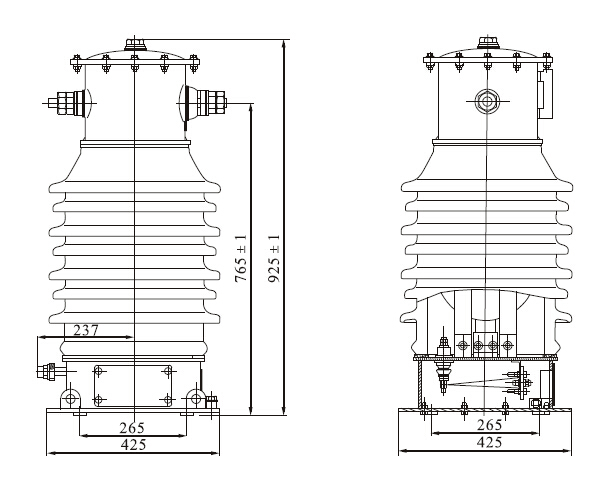

LCW、LCWD、LCWQ、LCWQD-35 电流互感器外形及安装尺寸图
I1n M(mm) a(mm)
15~400 M22×1.5 40
600 M27×1.5 50
800~1000 M30×1.5 60
1200~1500 出线排
