电压互感器JSJV-35GYW1
发布时间：2021-06-03 14:39
来源：www.shyongshang.com
作者： admin
JSJV-35GYW1电压互感器
概述
JSJV-35GYW1电压互感器为三相油浸全绝缘产品，适用于额定频率50HZ或60HZ、额定电压35KV的电力系统中，作电能计量、电压监测和继电保护用。
型号含义

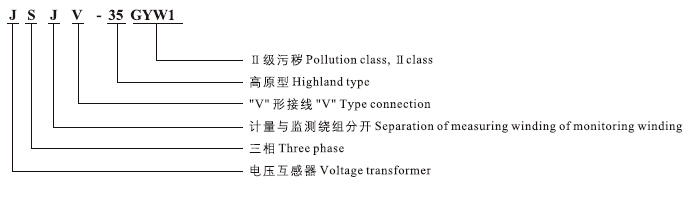

JSJV-35GYW1电压互感器型号含义
结构
本系列电压互感器由两台单相电压互感器接成“V”型，且置于一个箱体内，器身用夹件固定在箱盖上，箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。
技术参数
1.额定绝缘水平：40.5/85/185KV
2.技术参数见表
| 额定电压比 |
准确级及相应的额定输出 |
极限输出 |
| 0.2 |
0.5 |
| 35000/100 |
50 |
80 |
200 |
| 35000/100/100 |
25 |
30 |
500
|
3.污秽等级：II级
外形及安装尺寸

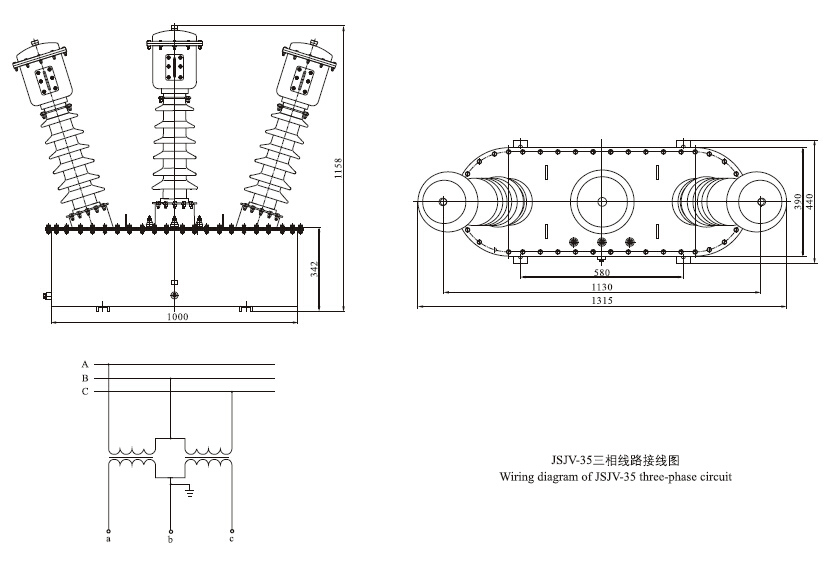

JSJV-35GYW1电压互感器型号含义外形及安装尺寸
