概述

JSZW-10户外型电压互感器供额定频率50HZ，额定电压为10KV及以下的中性点非有效接地电力系统中作电压，电能测量和继电保护之用。

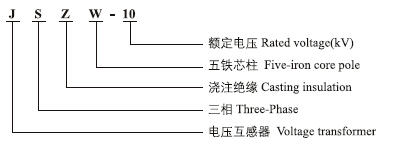

型号含义

JSZW-10户外电压互感器型号含义



结构

本型互感器的为三相五柱式，由条冷轧硅钢片迭装而成。其中间三柱分别套入A、B、C三相线圈，另二柱铁芯相地间短路时产生零序磁通，每相的线均由一次线圈，二次线圈及零序电压线圈构成，一次线圈分为两段，段间由绝缘纸圈隔开，一次线圈与二次线圈均按YO接线，零序电压线圈，接在成武器三角形。



技术参数

额定电压			额定输出			耐压试验		极限输出
一次	基本二次	辅助二次	0.5级	1级	3级	一次	二次
10000/3	100/3	100/3	40	80	50	30	3	200

1.互感器的零序电压线圈性能如下：

在一次线圈施加三相平衡的额定电压，零序电压线圈开口三角接有200VA(COSΦ=0.8)负荷的情况下，当一次线圈任何一相线端和中点短接，则开口三角形为：

（1）二次线圈接在0.5级额定负荷时为100&viewmn;10V

（2）二次线圈接在110%倍额定电压下长期运行

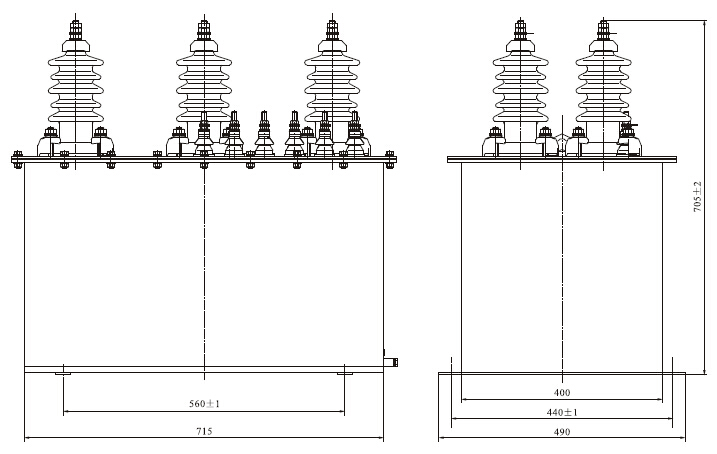

外形及安装尺寸图

JSZW-10户外电压互感器外形及安装尺寸图
