ZC-23冲击继电器
应用范围
ZC-23A冲击继电器(以下简称继电器) ,广泛用于直流操作的继电器保护及自动控制回路中,作为集中控制信号元件。
主要技术参数
·额定电压:DC220V、110V、48V、24V。
·较小冲击动作电流: ZC-23型不大于0.16A, ZC-23A型不大于0.015A。
·较大稳定电流: ZC-23型为3.2A, ZC-23A型为1.5A。
·功率消耗:在变流器BL一次绕组通较大稳定电流时.其功率消耗不大于7W;出口继电器ZJ在额定电压下,动作状态时功耗不大于10W。

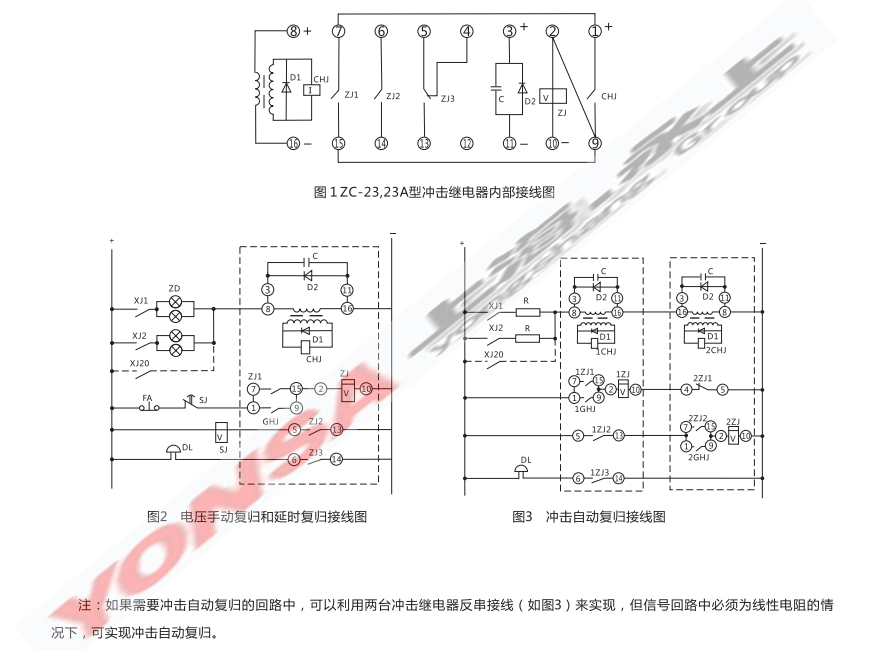

内部接线图及外引接线图

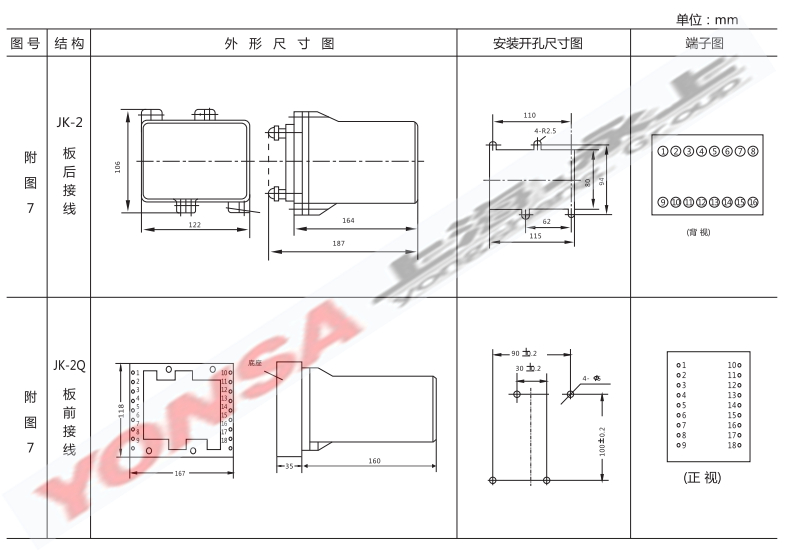

外形及开孔尺寸
