QT7B系列起重机控制台主要用于交流50HZ（60HZ）额定电压380V（440V）及以下的控制电路中，控制起重运输机械的电机起动、调速、制动、换向和其它特殊功能，可实现双机构联动操作。各型整体式联动台均可制成回转式。针对不同的使用环境，可选用不同的座椅。本系列联动台已广泛用于港口、水运、铁路、冶金、矿山、电力、建筑、等行业各种类型机械设备。

［标准］：IEC439《低压开关和控制设备的成套装置》；JB/T6748-1993《起重机控制台》

QT7B型主要用于交流50HZ（60HZ）额定电压380V（440V）及以下电力传动装置中作转换之用，可广泛用于中、小型起重机来直接控制电机起动、调速、制动和方向。



二、结构特点

联动台为整体式安装，采用工程塑料注塑成型，造型美观大方，结构紧凑。配有WKL3型主令控制器，手感明确，档位清晰，有零位自复和锁定装置，且元件接线、拆装、维修都非常方便。各机构均可加装电位器，面板装有各种指示灯和控制按钮。全部采用施耐德触点，工作安全可靠，使用寿命长。该产品通用性强、适用面广，可广泛用于各种类型起重运输设备。



三、主要技术参数

环境温度		工作温度：-5°C~55°C 储存温度：－40°C~70°C
手柄操作力		不大于25N
机械寿命		每个运动方向300万次
重量		2.8KG
触点 特性	电源	交流
	额定电流	10A
	额定电压	380V（440V）
	电寿命	20万次
较多操作方向		8
可控制机构数量		2
每个方向较大档位数		5
运动方式		有档位自动回零
每个机构较大触点数		20
手柄		带机械锁零
每个主令可加电位器		2
额定操作频率		1200次/H

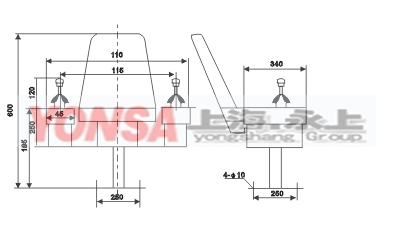

四、外形及安装尺寸
