控制器主要用于交流50HZ或60HZ电压至380V和直流电压至220V控制电路中，控制起重机运输机械以及相类似的电气控制设备中的电动机起动、调速、换向及制动。

DQT1系列起重机控制器是我厂采用德国先进技术开发的产品。

DQT1系列起重机控制器（以下简称控制器）符合德国VDE0660标准，同时符合JB/T6748-93《起重机控制台》标准，产品性能达到国际九十年代初先进水平。

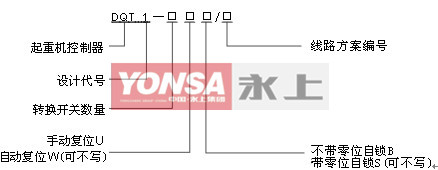

型号和型号含义





结构概述：

控制器

控制器是由操纵机构、转换开关两部分组成。操纵机构的手柄分别为圆形、方形和方形带按钮三种型式，机构的传动为齿转动。通过操作手柄动作，经齿轮传动，带动转换开关中的凸轮转动，以实现转换开关触头组的开闭动作。当用户需要时，控制器可带有自动复位和零位自锁，并可加装电位器等。

为了避免由于起重机等设备的震动和意外碰撞使控制器发生误动作，故操纵手柄上可安装零位自锁机构。如图3所示，手柄由上、下两半球组成，只有提握下半球时，才能使手柄离开零位，进行操作。如经常操纵手柄，感到操作不便，可将下半球提起顺时针旋转70°，则零位自锁不起作用。

控制器手柄的较大操作角度为&viewmn;42°，较大操作力为20N，控制档位可在正反向0~6档内任眩控制器较多可控制2台转换开关，手柄可作“+”或“米”字形操作，控制单个转换开关时，只能作“1”字或“一”字形操作。每台转换开关的较多触头组数为12组。





主要技术参数：

表1主要技术参数

基本使用类别	电源类别	额定绝缘Ui	约定发热电流Ith	额定工作电压Ue	额定工作电流le	额定控制容量
AC-15 DC-13	AC DC	550V	10A	220	3．2A	720VA
380	1．9A	720VA
220	0．14A	30W

控制器适用于8h工作制和断续周期工作制。额定操作率600次/h，短时允许不超过1200次/h、负载因数为40%。

控制器在额定操作率下的机械寿命为3×105次，电寿命在AC-15使用类别为6*105，在DC-13使用类别下为3*105次





DQT1系列控制器外形及安装尺寸：
