DKL16系列主令控制器

一、用途

　　LK16系列非调整式主令控制器主要用作磁力控制器的遥远控制，适用于直流电压至220伏，交流电压至380伏，50HZ长期工作电流为10安。按控制回路数为12个回路与6个回路2种，按操纵方式分：手柄式与手轮式。

二、技术数据

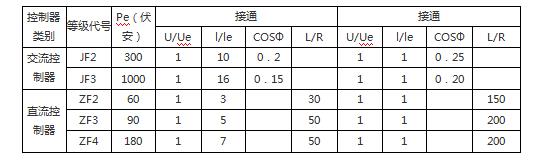

　　1.控制器的技术娄据列于表1及表2、控制器的接通与分断能力：

　　注：（1）Ue：额定工作电压（伏）、le：额定工作电流（安）、lR：额定发热电流（安）、U：试验压（伏）、l：试验电压（安）、Pe：额定控制容量（伏安）、le=l` e/Ue≤Lr、COSФ：产流功率因数、1、/R：直流时间常数（毫秒）。

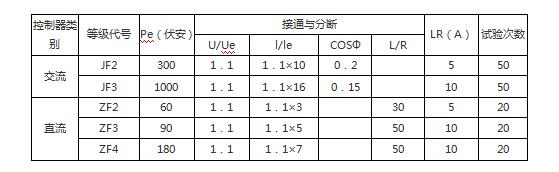

　　控制器的电寿命：

三、结构概述

　　1、本系列控制器为了满足生产需要其操纵机构（1）制成手柄式和手轮式2种形式。一般用于手柄式则为卧式安装，并且其手把可以垂直于手柄或者与手柄为一条轴线进行工作，手轮式则适用于立式安装，基架是同端盖2与底架5通过支柱（4）与上下两条支柱用螺钉连结成一体，从而接触组（7）可以固定于左右两支柱（4）上。凸轮转轴（8）是由凸轮片叠积而形成，定位棘轮（11）装入轴之尾部，其轴向紧固是依靠手柄端固定螺栓与尾端之垫圈（13）、弓形板（12）及螺栓实现的。定位机构是同悬架（6）与弹簧支持件（9）和两个弹簧（14）组成的。滚子10通过塑料套安装在弹簧支持件（9）上与棘轮作相对滚动。基架可安装于底座（5）上，以罩（3）复盖之构成保护式

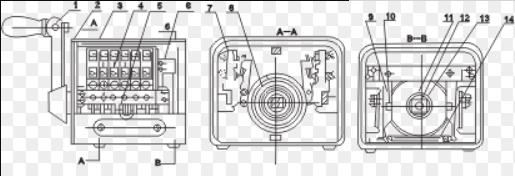

　　2、控制器的结构详见图

　　1、操纵机构 2、端盖子3、罩 4、支柱 5、底坐 6、悬架7、接触组

　　8、凸轮转轴9、弹簧支持件 10、滚子11、棘轮12弓形板13、垫圈14、弹簧

四、安装、使用与维护

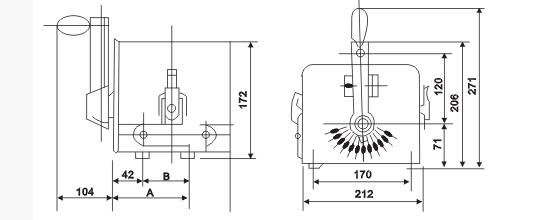

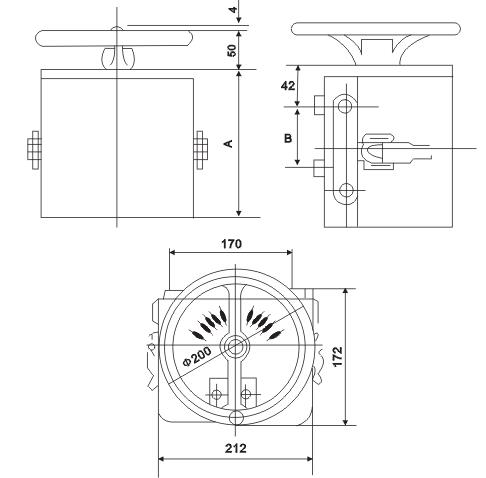

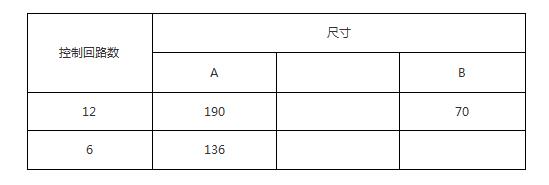

　　控制器外形及安装尺寸见图

　　（1）安装时必须将控制器牢固的装在墙壁或托架上，在控制器的底座上各有两个方向的引线。

　　（2）控制器应定期检查，每周不应少于一次，并须遵守下列要求。

　　I：在磨擦部分应经常保持有一薄层的润滑剂（可采用工业凡士林）。

　　II：触头的工作表面应无很大的溶斑，烧熔的地主可用细锉力细微修理，不允许采有砂纸。

　　III：所有螺纹连接必须紧固，特别是触头之联结部位。

　　IV：必须定期清除控制器中之灰尘和泥土，可用压缩空气或干布擦抹。 V：损坏的零件应及时更换
