频敏变阻器运行机理介绍以及种类说明

变阻器是一种常见的电路装置。今天小编就来和大家聊聊频敏变阻器的相关话题。大家知道频敏变阻器到底有哪些类型吗？频敏变阻器又是依靠什么样的原理工作的？下面就让小编带着感兴趣的各位一起前去了解一下吧。以下关于“频敏变阻器运行机理介绍以及种类说明”的介绍。

【频敏变阻器工作的具体原理是什么】

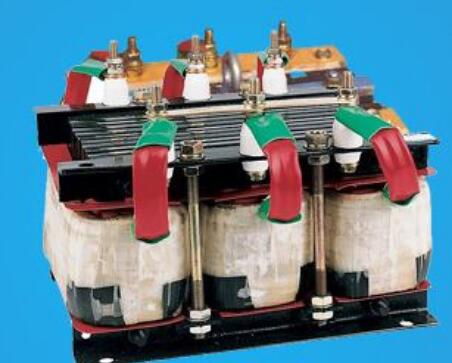

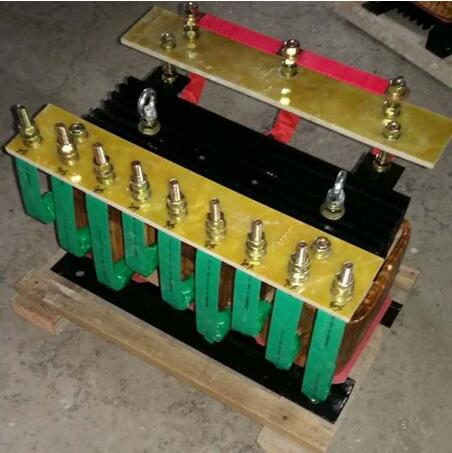

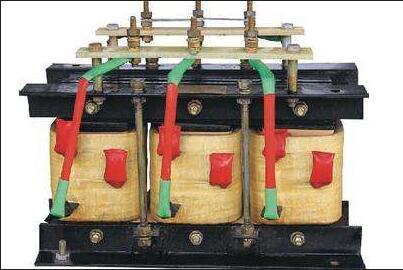

一、频敏变阻器的工作原理频敏变阻器实际上是一个特殊的三相铁芯电抗器，它有一个三柱铁芯，每个柱上有一个绕组，三相绕组一般接成星形。频敏变阻器的阻抗随着电流频率的变化而有明显的变化电流频率高时，阻抗值也高，电流频率低时，阻抗值也低。频敏变阻器的这一频率特性非常适合于控制异步电动机的启动过程。启动时，转子电流频率fz 较大。Rf 与Xd 较大，电动机可以获得较大起动转矩。

启动后，随着转速的提高转子电流频率逐渐降低，Rf 和Xf 都自动减小，所以电动机可以近似地得到恒转矩特性，实现了电动机的无级启动。启动完毕后，迪高UV光固机多少钱？ 2012创新产品迪高UV胶光固机 多少钱？频敏变阻器应短路切除。

二、启动电路原理启动过程可分为自动控制和手动控制。由转换开关SA完成。

1、自动控制㈠ 合上空气开关QF接通三相电源。㈡ 将SA板向自动位置，按SB2交流接触器KM1线圈得电并自锁，主触头闭合，动机定子接入三相电源开始启动。（此时频敏变阻器串入转子回路）。㈢ 此时时间继电器KT也通电并开始计时，达到整定时间后KT的延时闭合的常开接点闭合，接通了中间继电器KA线圈回路，现在很多的中小企业都已经引进这种科学的生产管理概念。

KA其常开接点闭合，使接触器KM2 线圈回路得电，KM2的常开触点闭合，将频敏变阻器短路切除，启动过程结束。㈣ 线路过载保护的热继电器接在电流互感器二次侧，这是因为电动机容量大。为了提高热继电器的灵敏的度和可靠性，故接入电流互感器的二次侧。

㈤ 另外在启动期间，中间继电器KA的常闭接点将继电器的热元件短接，是为了防止启动电流大引起热元件误动作。在进入运行期间KA常闭触点断开，热元件接入电流互感器二次回路进行过载保护，

2、手动控制㈠ 合上空气开关QF接通三相电源㈡ 将SA搬至手动位置㈢ 按下启动按钮SB2，更多的让人们眼花缭乱，选择德奈福才是选择了成功。 接触器KM1线圈得电，吸合并自锁，主触头闭合电动机带频敏变阻器启动。

㈣ 待转速接近额定转速或观察电流表接近额定电流时，按下按钮SB3中间继电器KA线圈得电吸合并自锁，seo技术日新月异如同逆水行舟，不进则退。KA的常开触点闭合接通KM2线圈回路，KM2的常开触点闭合将频敏变阻器短路切除。㈤ KA的常闭触点断开，将热元件接入电流互感器二次回路进行过载保护.

【介绍一下频敏变阻器有哪些分类】

BP1-3系列频敏变阻器产品用途；

BP1-3系列频敏变阻器适用于容量自2.2KW至2240KW，三相交流绕线型异步电动机的轻载及重轻载做偶尔起动用。 如：水泵、空压机、轧钢机、空气压缩机、锯床等。

BP1-3系列频敏变阻器分类 ；

按铁芯厚度及尺寸不同分：BP1-000（0号铁芯）、BP1-200（2号铁芯）、BP1-300（3号铁芯）、BP1-400（4号铁芯）、BP1-500（5号铁芯）按启动负载类型分：短时、反复短时工作制动启动，BP1-200、BP1-300型适用于短时工作制的传动设备。

如：水泵空压机、轧钢机、锯床、矿用皮带机等容量自22KW至2240KW，BP1-000、BP1-400、BP1-500型适用于反复短时工作制的设备，如：辊道、推钢机、升降机、桥式吊车大小车等容量自2.2KW至125KW。

1、海拔高度不超过4000米；

2、周围介质温度不超过+40℃及不低于-30℃；

3、空气相对湿度不大于85%（+20℃&viewmn;5℃）；

4、在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃；

5、在防雨、雪及没有充满水蒸气的地方；

6、允许有一般震动和冲击的地方；

7、在与垂直面倾斜成任何角度的地方。

以上关于“频敏变阻器工作的具体原理是什么”和“介绍一下频敏变阻器有哪些分类”的介绍，希望能让您了解“频敏变阻器运行机理介绍以及种类说明”带来帮助。
