频敏变阻器接线图是怎么样的

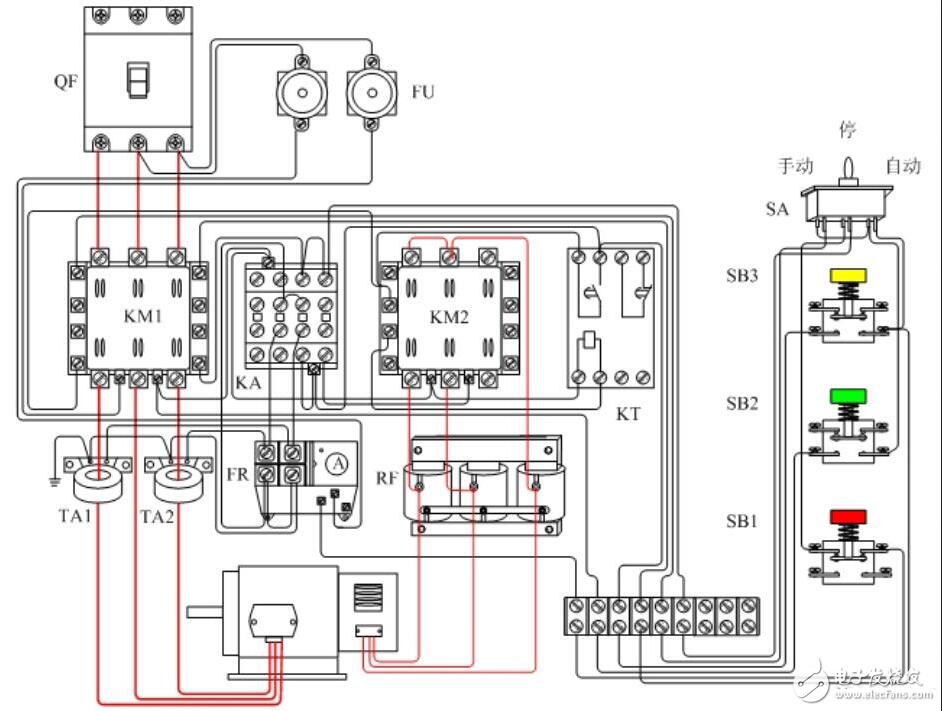

    三相异步电动机频敏变阻器启动器接线图如下：


    频敏变阻器接线方式

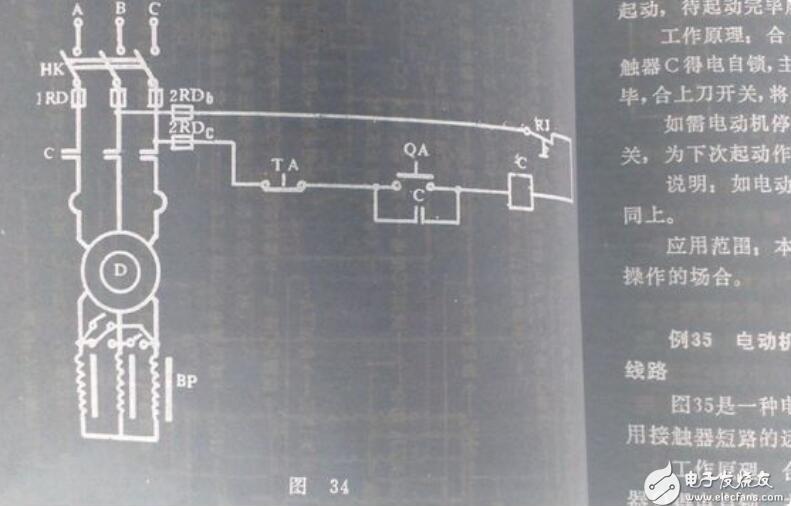

    1、电机频敏变阻器启动并用刀开关作短路的控制线路。

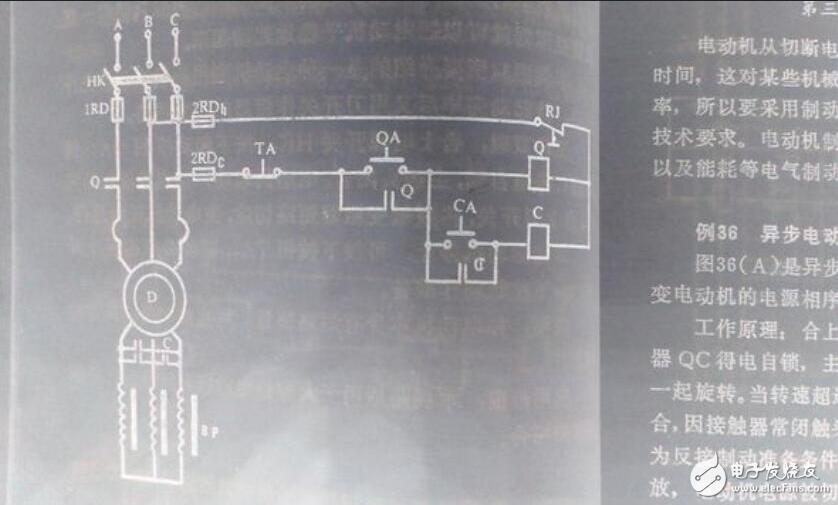

    2、电机频敏变阻器启动并用交流接触器作短路的控制线路


    电机定子绕组串联频敏变阻器进行启动的方法，主要用在较大容量的电机启动。频敏变阻器是一种无触点的电磁元件，在电机启动中，由于等值阻抗随着转子电流频率的减小而下降达到自动变阻。所以，只需用一级频敏变阻器就可以把电机平稳的启动起来。

    频敏变阻器安装与使用

    （1）频敏变阻器应牢固地固定在基座上，当基座为铁磁物质时，应在中间垫入10mm以上的非磁性垫片，以防影响频敏变阻器的特性。变阻器还应可靠接地。

    （2）连接线应按电动机转子额定电流选择相应截面的电缆线。

    （3）试车前应先测量对地绝缘电阻，如其值小于1千欧，必须先进行烘干处理后方可使用。

    4）试车时如发现起动转矩或起动电流过大或过小，应对频敏变阻器进行调整。具体方法如下：

    1）起动电流过大、起动太快时，应换接抽头，使匝数增加，可使用全部匝数。匝数增加将使起动电流减小，起动转矩也同时减小。

    2）起动电流过小、起动转矩太小、起动太慢时，应换接抽头，使匝数减少。可使用80%或更少的匝数。匝数减少将使起动电流增大，起动转矩也同时增大。

    3）如果刚起动时起动转矩偏大有机械冲击现象，而起动完毕后稳定转速又偏低，这时可在上下铁心间增加气隙。可拧开变阻器两面上的四个拉紧螺栓的螺母，在上、下铁心之间增加非磁性垫片。增加气隙将使起动电流略微增加，起动转矩稍有减小，但起动完毕时转矩稍有增大，使稳定转速得以提高。

    （5）使用过程中应定期清除尘垢，并检查线圈的绝缘电阻。
