BP2系列频敏变阻器
产品简介：
产品用途：
产品特点：
BP2系列频敏变阻器是由三相绕组，厚钢板做成的铁芯制成，用于绕线式三相异步电动机的起动，接在三相异步电动机的转子回路。
BP2系列频敏变阻器与BP1系列一样，用于轻载起动，电机容量10~1120千瓦。如空压机、水泵等。结构与BP1系列不同之处是铁芯是用方钢制成。根据电机容量不同铁j芯排数可为1~4排。
厂家指导价格：
500-4300元(量大从优，具体以实际洽谈价格为准)
BP2系列频敏变阻器结构及安装尺寸
BP2-700安装数据
|
型 号 |
外形尺寸 正x侧x高 |
安装尺寸 正x侧 |
重量（Kg） |
|
BP2-701 |
360x260x220 |
200x106 |
25 |
|
BP2-702 |
360x258x220 |
200x158 |
45 |
|
BP2-703 |
360x306x220 |
200x206 |
65 |
|
BP2-704 |
360x358x220 |
200x285 |
85 |
BP2-400、600安装数据
|
型 号 |
外形尺寸 正×侧×高 |
安装尺寸 正×侧 |
重量（Kg） |
|
BP2-604 |
350×190×278 |
200×87 |
12 |
|
BP2-608 |
350×218×278 |
200×115 |
20 |
|
BP2-612 |
350×246×278 |
200×143 |
25 |
|
BP2-616 |
350×274×278 |
200×171 |
35 |
|
BP2-620 |
350×302×278 |
200×199 |
45 |
|
BP2-624 |
350×330×278 |
200×227 |
55 |
|
BP2-628 |
350×358×278 |
200×255 |
65 |
|
BP2-406 |
500×262×442 |
280×145 |
70 |
|
BP2-408 |
500×292×442 |
280×175 |
100 |
|
BP2-410 |
500×322×442 |
280×205 |
120 |
|
BP2-412 |
500×352×442 |
280×235 |
140 |
线圈抽头简表
|
线圈号 |
抽 头 |
线圈号 |
抽 头 |
||||||
|
1 |
2 |
3（主） |
|
1 |
2 |
3（主） |
4 |
||
|
16×× |
0 |
3 |
16.5 |
21.5 |
47×× |
0 |
8 |
47.5 |
62.5 |
|
18×× |
0 |
3 |
18.5 |
24.5 |
54×× |
0 |
10 |
54.5 |
72.5 |
|
21×× |
0 |
3 |
21.5 |
27.5 |
62×× |
0 |
10 |
62.5 |
82.5 |
|
24×× |
0 |
4 |
24.5 |
31.5 |
72×× |
0 |
13 |
72.5 |
95.5 |
|
27×× |
0 |
5 |
27.5 |
36.5 |
82×× |
0 |
14 |
82.5 |
109.5 |
|
31×× |
0 |
5 |
31.5 |
41.5 |
95×× |
0 |
16 |
95.5 |
125.5 |
|
36×× |
0 |
6 |
36.5 |
47.5 |
109×× |
0 |
19 |
109.5 |
144.5 |
|
41×× |
0 |
7 |
41.5 |
54.5 |
125×× |
0 |
22 |
125.5 |
166.5 |

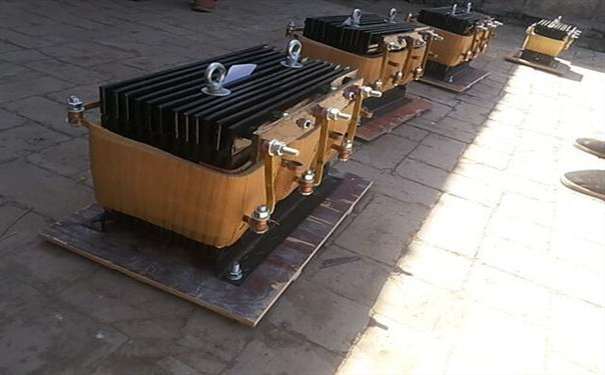

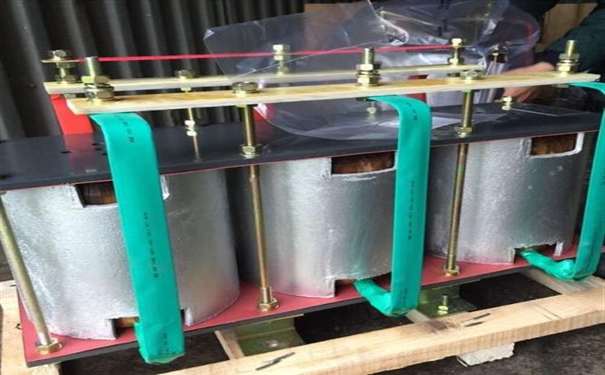

BP2系列频敏变阻器产品图片
