概述

JDZ(X)F16-3、6、10GYW1型电压互感器为单相环氧树脂浇注产品，适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV及以下的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。

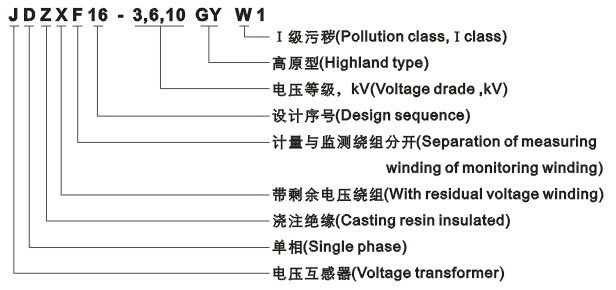

型号含义



结构简介

本系列电压互感器为半封闭式结构，半封闭铁心外露由底座支撑



使用条件

1.安装地点：海拔高度不超过1000M

2.周围环境温度不高于+40度，不低于-5度

3.周围空气的相对湿度不大于85%（20度）

4.本产品能承受在相当于里氏九级裂度的加速度为0.4G正弦三波试验

5.本产品可在有污秽的环境里使用

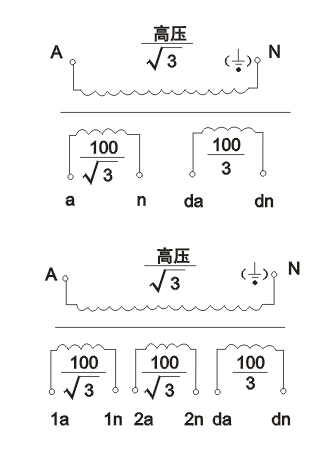

线路接线图

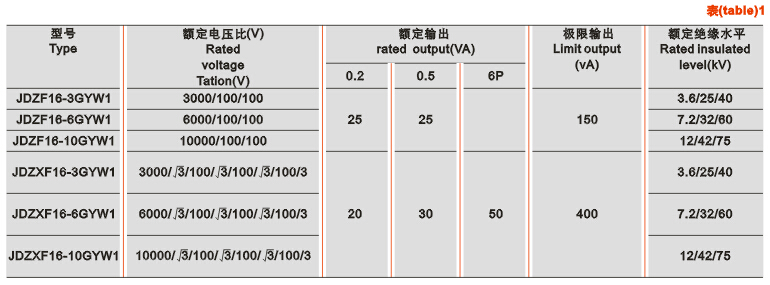

技术参数

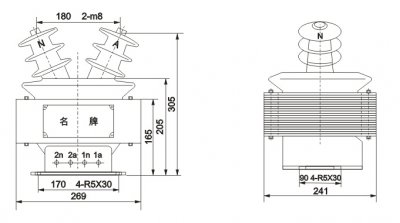

外形尺寸

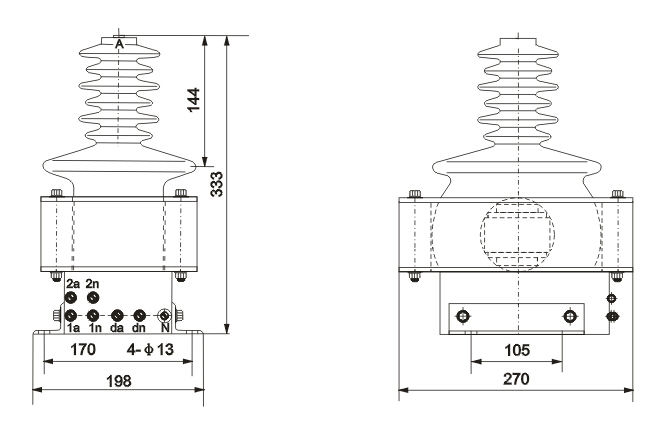

JDZ16(JDZF16)-6、10GYW1
