概述

JDZ11-3、6、10/UNZ10型电压互感器为单相环氧树脂浇注绝缘全封闭产品，适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV的中性点非有效接地的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准

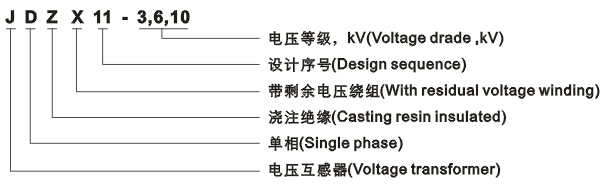

型号含义



结构简介

本系列电压互感器为环氧树脂绝缘全封闭结构，铁心与绕组浇注成一体，体积小，重量轻，二次引线端用出线盒罩住，并有三个不同方向的馈线出口。



技术参数

1.负荷的功率因数：COSφ=0.8（滞后）

2.表面爬电距离：满足II级污秽等级

3.产品性能符合标准：GB1207-1997《电压互感器》和IEC186

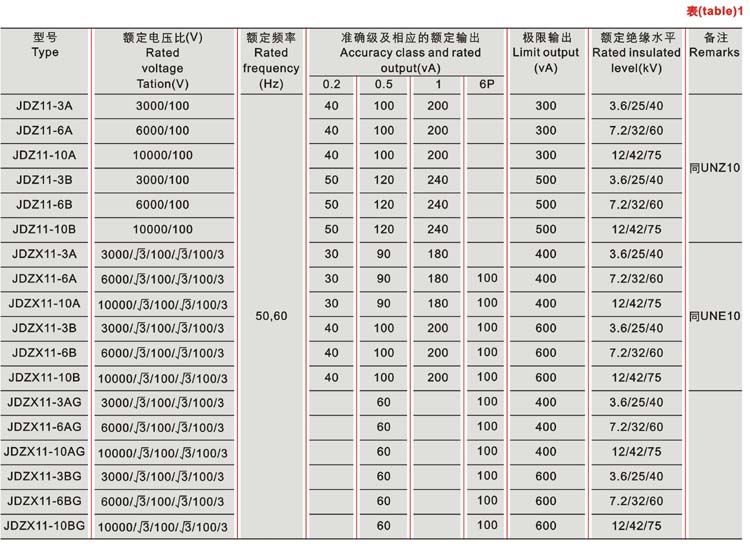

4.其它技术参数见下表

5.该系列产品包括JDZ11-3A、6A、10A;JDZ11-3B、6B、10B；JDZX11-3AG、6AG、10AG；JDZX11-3BG、JDZX11-6BG、JDZX11-10BG；JDZX11-3A、JDZX11-6A、JDZX11-10A；JDZX11-3B、JDZX11-6B、JDZX11-10B六种电压互感器

注：1.用户如有特殊要求，可与我厂协商后确定

       2.额定输出及其相应的准确级公符合其中一项。

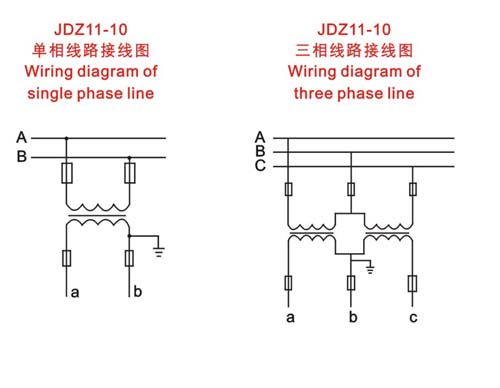

线路接线图

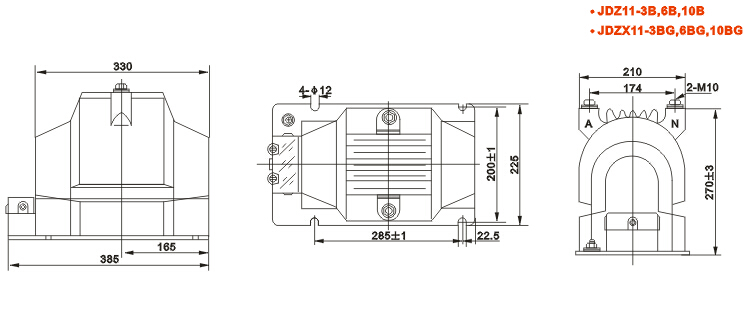

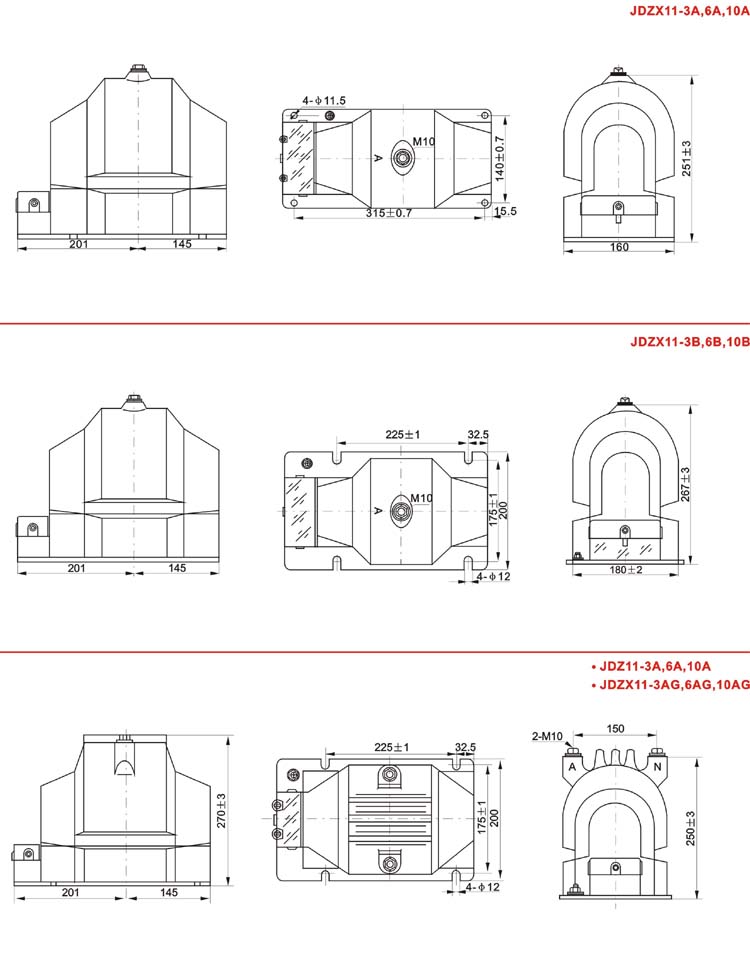

外形尺寸



订货须知

1.型号、电压比

2.准确级及相应的二次负荷

3.绝缘等级及使用环境
