概述

JDZ-3、6、10(W)型电压互感器为单项环氧树脂浇注户内双线圈电压互感器。适用于交流50HZ的电力系统中作电压、电能测量及继电器保护用。本型互感器共有JDZ-3(W)，JDZ-6(W)、JDZ-10(W)三种。

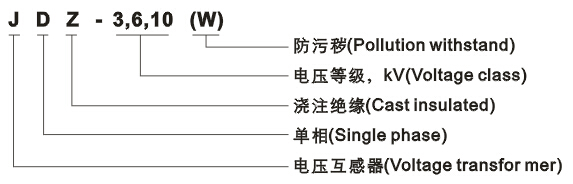

型号含义



使用条件

1.安装地点：海拔高度不超过1000M

2.周围环境温度不高于+40度，不低于-5度

3.周围空气的相对温度不大于85%(20度)

4.本产品能承受在相当于里氏九级裂度的加速度为0.4G正弦三波试验

5.本产品可在有污秽的环境里使用。



结构简介

本系列互感器为环氧树脂浇注式绝缘结构，铁心为叠片式，心柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一骨架上，整个线圈外部用环氧树脂浇注成形，二次绕的引线通过浇注体上的两个嵌装螺母引出为a.x。一次绕组的引线通过浇注体上的两个高压接线端子引出为A.X。

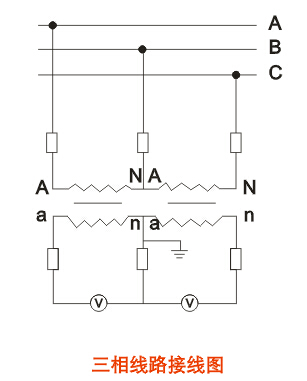

接线图

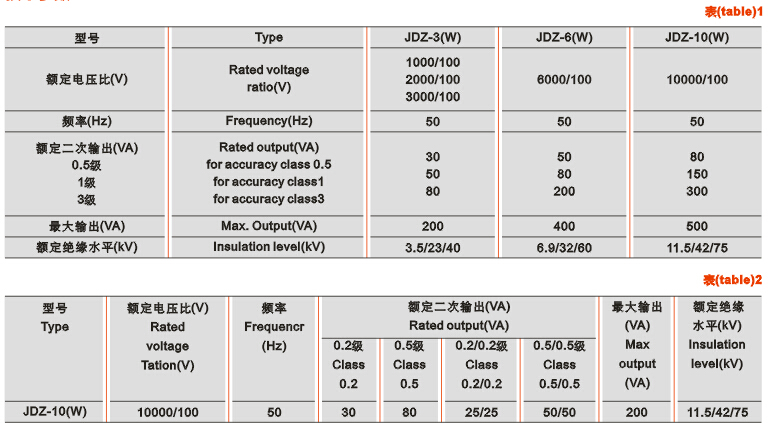

技术参数



外形尺寸

JDZ-3、JDZ-6

DZ-10
