概述

JDZ(X)(F)8-35W户外电压互感器为户外环氧树脂浇注绝缘全封闭结构，适用于额定频率50HZ或60HZ，额定电压35KV的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC6044及GB1207-2006《电压互感器》标准。

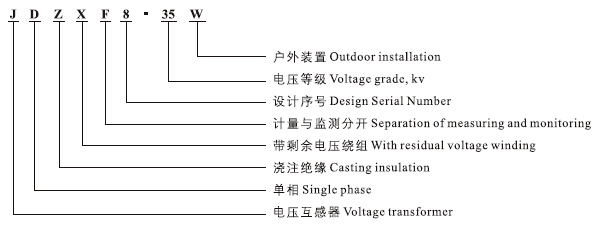

型号含义



使用条件

1.环境温度过：-250C~+400C

2.污秽等级：IV级



技术参数

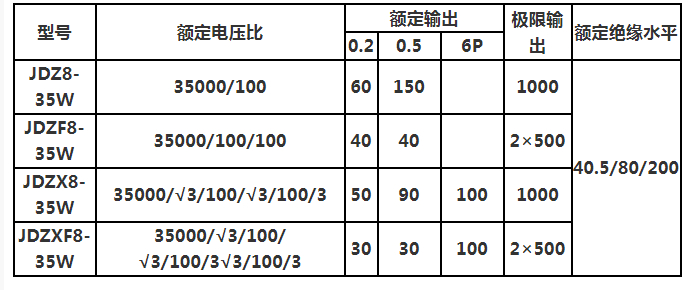

1.技术参数见表

2.局部放电水平符合GB1207-2006《电压互感器》标准。



注意事项：

1.使用时二次绕组不许短路及超负荷运行。

2.JDZX8-35W、JDZXF8-35W为关绝缘结构，只能进行感应耐压试验；开关柜进行工频试验时，应将互感器与开关柜断开

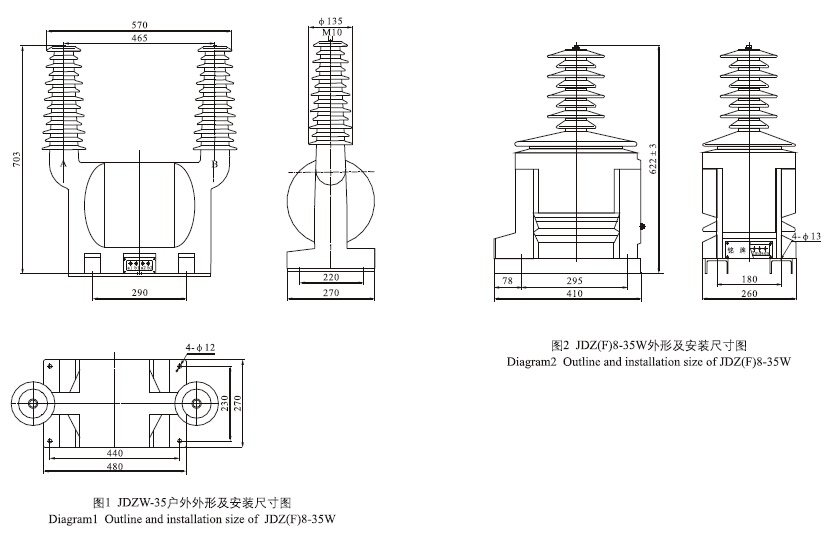

外形及安装尺寸图
