概述

JDZX(F)71-10型电压互感器为单相多绕组全封闭环氧树脂浇注式互感器，并带剩作绕组，供额定频率50HZ，额定电压为10KV及以下的电力系统中作电压、电能测量和继电保护之用



型号含义



结构

本系列电压互感器为环氧树脂全封闭浇注绝缘结构，铁芯采用优质冷轧硅钢片绕制，并经退火处理，铁芯与一次绕组和二次绕组一起用环氧树脂浇注成型。本系列互感器耐污秽、耐潮性能良好。二次接线端子处有接线保护端子盒，端子盒有三个不同出线方向，接线方便，并能实现防尘、防窃电措施。



技术参数

额定一次电压：10000/√3V

额定二次电压：100/√3V

额定频率：50HZ

额定二次及其相应准确级（负荷功率因数为0.8滞后）见表

型号	额定电压比	准确级次组合	额定输出	极限输出	额定绝缘水平
JDZX71-10	10000/√3/100/√3/100/3	0.2/3P	20/120	600	12/42/75
		0.5/3P	40/120
JDZXF71-10	10000/√3/100√3/100/√3/100/3	0.2/0.2/3P	20/20/120
		0.5/0.5/3P	40/40/120
		0.2/0.5/3P	20/30/120

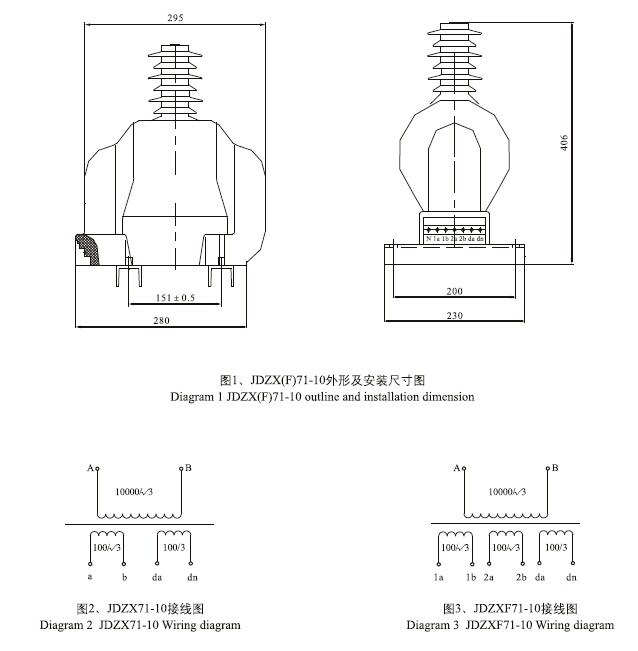

外形及安装尺寸图
