概述

JDZ(X)(F)6-35户内电压互感器为全封闭环氧树脂浇注结构，适用于额定频率50HZ或60HZ，额定电压35KV及以下的电力系统中，作电能计量、电压监控和继电保护之用。本产品符合IEC6044及GB1207-2006《电压互感器》标准。

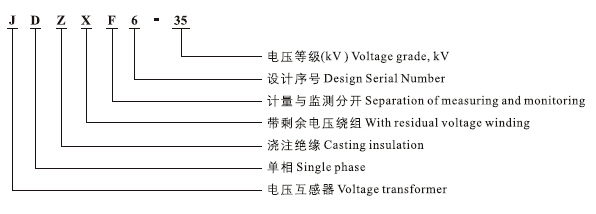

型号含义



技术参数

1.技术参数见表

型号	额定电压比	额定输出			极限输出	额定绝缘水平
		0.2	0.5	6P
JDZ6-35	35000/100	60	150		1000	40.5/80/200
JDZF6-35	35000/100/100	40	40		2×500
JDZX6-35	35000/√3/100/√3/100/3	50	90	100	1000
JDZXF6-35	35000/√3/100/√3/100/√3/100/3	30	30	100	2×500

2.局部放电水平符合GB1207-2006《电压互感器》标准

3.污秽等级：II级

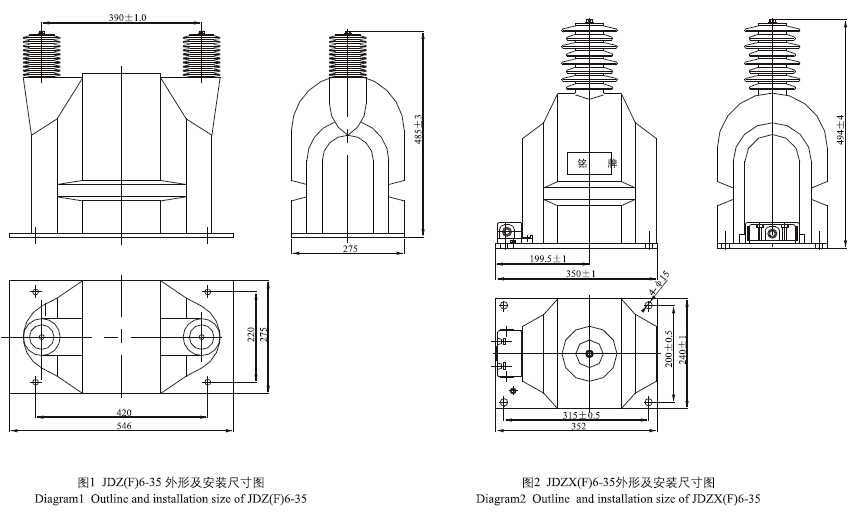

外形及安装尺寸图
