JSZ(W)-3、6、10电压互感器（户内型）

发布时间：2021-04-24 12:11 来源：www.shyongshang.com 作者： admin

JSZ(W)-3、6、10电压互感器（户内型）


概述
JSZ(W)-3、6、10电压互感器（户内型）为三相、户内、干式产品，分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。

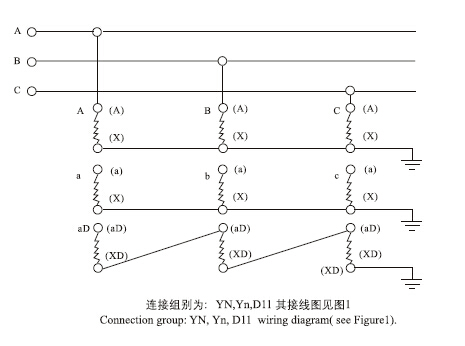

接线图

技术参数
型号 JSZW-3 JSZW-6 JSZW-10
额定电压
一次
基本二次
辅助二次		 3000/√3
100/√3
100/3		 6000/√3
100/√3
100/3		 10000/√3
100/√3
100/3
额定输出
0.5级
1级
3级		 90
150
300		 120
240
480		 150
240
480
最大输出 600 960 960
耐压试验
一次
二次		 23
3		 32
3		 42
3
频率 50 50 50

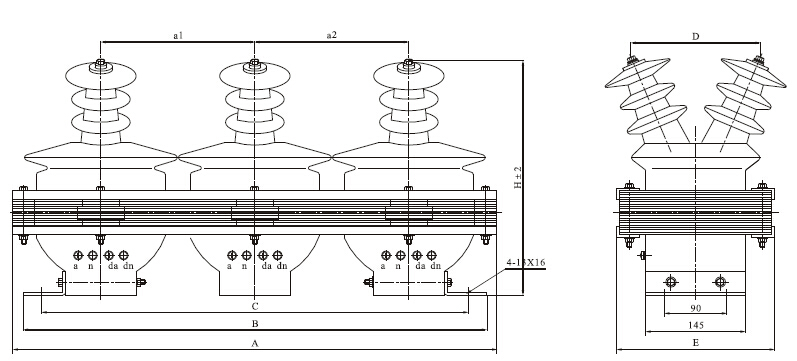

外形及安装尺寸图


型号 外形及安装尺寸
A B C D E H a1 a2
JSZW-3、6(Q) 600 580 560 156 195 295 195 195
JSZW-10(Q) 660 640 620 185 210 325 205 205
