JDZC-6、10系列电压互感器
发布时间：2021-04-25 10:23
来源：www.shyongshang.com
作者： admin
JDZC-6、10系列电压互感器
概述
JDZC-6、10系列电压互感器为环氧树脂浇注绝缘，本产品系户内装置，适用于额定频率为50HZ，额定电压为10KV的电力系统中作电气测量和电气保护用
结构
本互感器为全绝缘型，一次绕组的两个端子按全绝缘水平考核，且布置在浇注体顶部的两侧。互感器主要部分有铁心、二次绕组和一次绕组，且全部包封在环氧树脂浇注体内，其电气性能稳定、防潮性好。
使用条件
1.设备种类：户内
2.环境温度：最高温度：+400C
最低温度：-50C
3.大气条件：大气中无严重影响互感器绝缘性能的污秽及浸蚀性和爆炸性介质。
技术参数
| 型号 |
额定电压比 |
额定二次输出 |
准确极组合 |
额定绝缘水平 |
| 1A1B(100V) |
2A2B(220V) |
| JDZC-10 |
60000/100/220 |
30 |
700 |
0.5/3 |
7.2/32/60
12/42/75 |
| 50 |
8,001,000 |
| 80 |
20,003,000
|

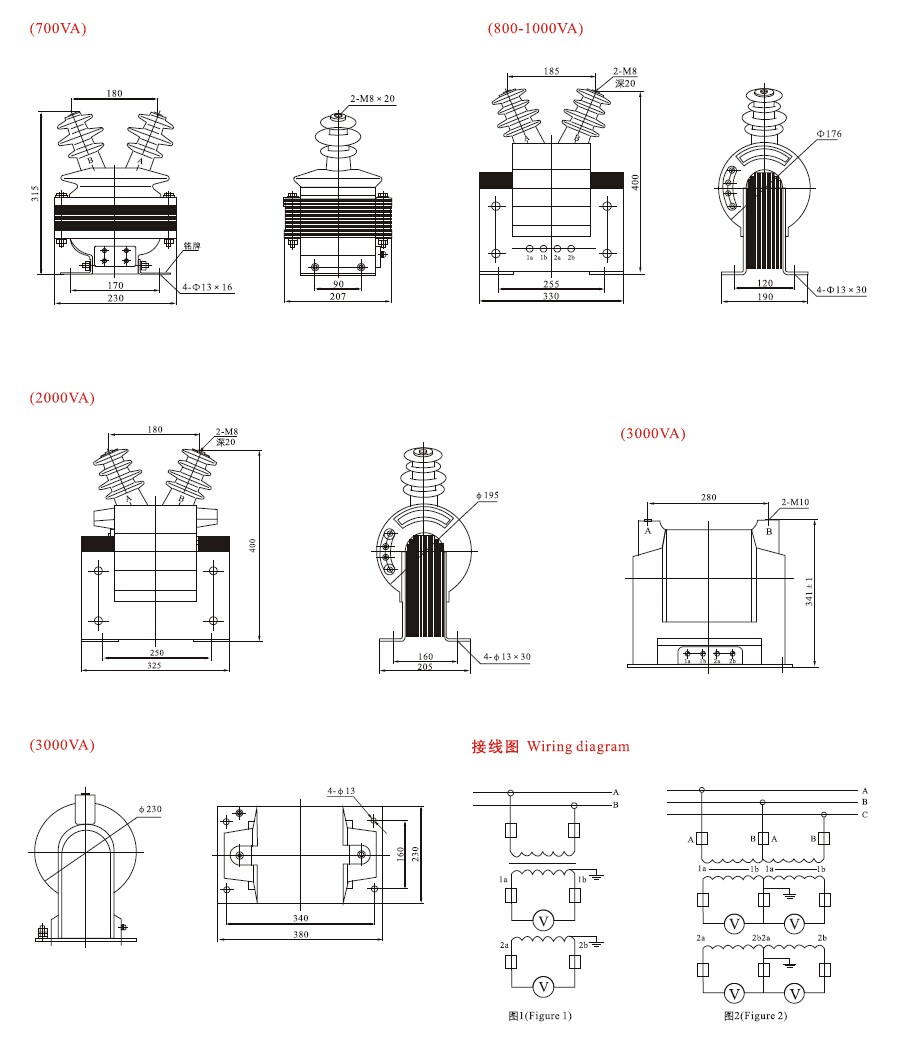

外形及安装尺寸
