概述

JDZ(X)R8-10电压互感器为环氧树脂浇注绝缘全封产品，适用于额定频率50HZ或60HZ，额定电压10KV及以下的中性点非有效接地电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC60044及GB1207-2006《电压互感器》标准。

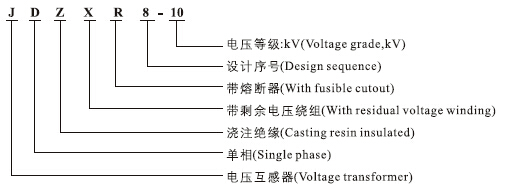

型号含义



结构简介

本系列互感器体积小、重量轻、局部放电量小，抗过电压能力强，最大特点是一次带有熔断器保护。熔断器装在互感器内部，直接避免因用户配置熔断器浪费开关柜的有效空间，其熔断器熔断电流与互感器短路承受能力相匹配，且能有效地保护互感器因电网出现故障时不被烧毁。



技术参数

1.技术参数见表

型号	额定电压比	额定输出				极限输出	额定绝缘水平
		0.2	0.5	1	6P
JDZR8-10	3000/100	15	30	60		300	3.6/25/40
	6000/100						7.2/32/60
	10000/100						12/42/75
JDZXR8-10	3000/√3/100/√3/100/3	15	30	60	50	300	3.6/25/40
	6000/√3/100/√3/100/3						7.2/32/60
	10000/√3/100/√3/100/3						12/42/75

2.配用熔断器JDZR8-10A、B、C为XRNP□-12型，0.2A,50KA;JDZXR8-10A、B、C为XRNP□-12型，0.5A,50KA。（特殊要求请订货时提示）

3.若用户要求配合微机使用时，0.2、0.5级二次负荷下延至1VA。

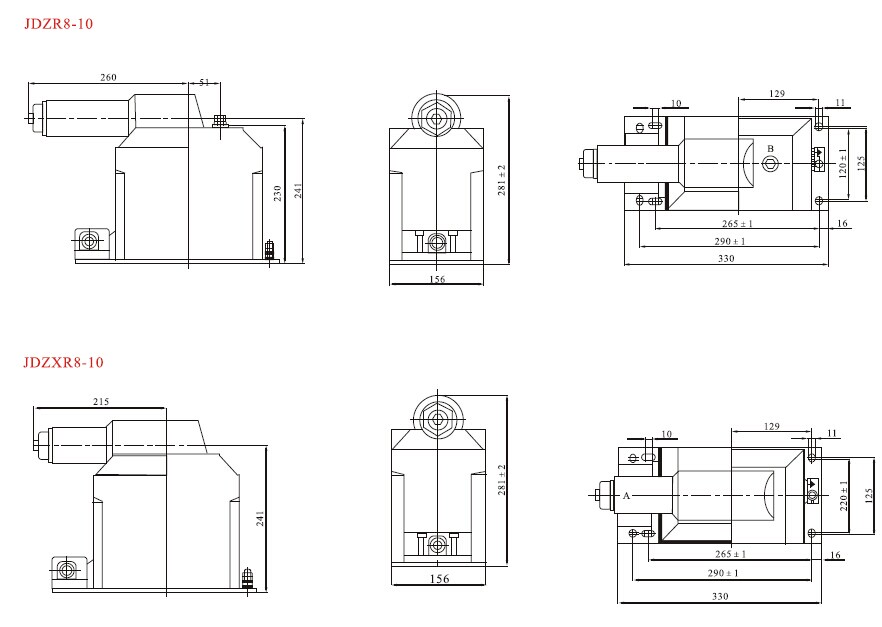

外形及安装尺寸图
