产品概述

JDZ(X)(F)18-3、6、10；JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器为环氧树脂浇注绝缘全封闭产品，适用于额定频率50HZ或60HZ，额定电压3KV、6KV、10KV及以下的电力系统中，作电能计量，电压监测和继电保护用。本产品符合IEC6044及GB1207-2006《电压互感器》标准。

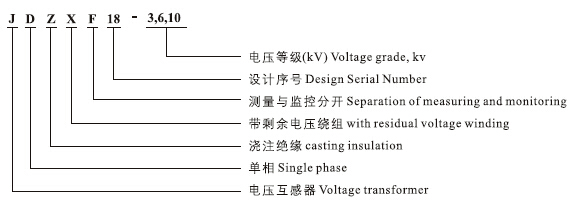

型号含义



技术参数

1.技术参数表

型号	额定电压比	额定输出				极限输出	额定绝缘水平
		0.2	0.5	1	6P
JDZ18-3 RZL10	3000/100	15	30	60		500	3.6/25/40
JDZ18-6 RZL10	6000/100						7.2/32/60
JDZ18-10 RZL10	10000/100						12/42/75
JDZF18-3	3000/100/100	10	10	30		2×250	3.6/25/40
JDZF18-6	6000/100/100						7.2/32/60
JDZF18-10	10000/100/100						12/42/75
JDZX18-3 REL10	3000/√3/100/√3/100/3	15	30		100	200	3.6/25/40
JDZX18-6 REL10	6000/√3/100/√3/100/3						7.2/32/60
JDZX18-10 REL10	10000/√3/100/√3/100/3						12/42/75
JDZXF18-3	3000/√3/100/√3/100/√3/100/3	10	10		60	200	3.6/25/40
JDZXF18-6	6000/√3/100/√3/100/√3/100/3						7.2/32/60
JDZXF18-10	10000/√3/100/√3/100/√3/100/3						12/42/75

2.局部放电水平符合GB1207-2006《电压互感器》标准

3.污秽等级：见图

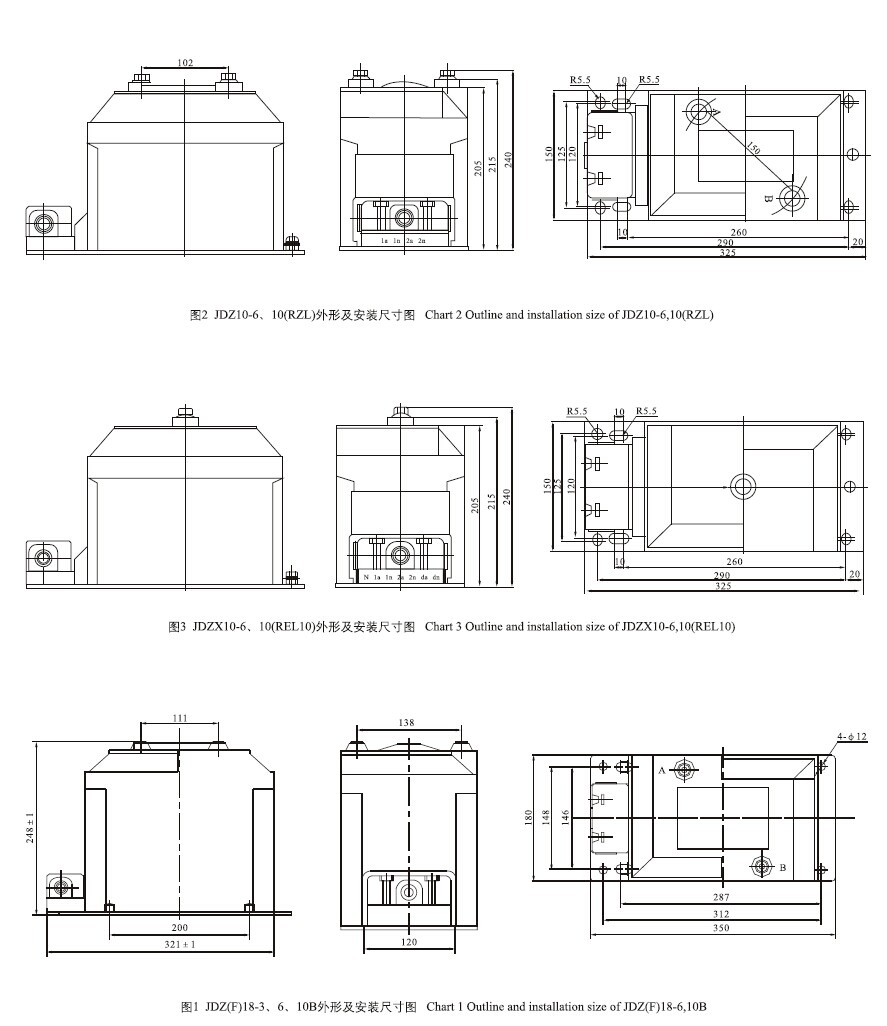

外形及安装尺寸图
