电压互感器JDZX8-3、6、10

发布时间：2021-04-28 16:21 来源：www.shyongshang.com 作者： admin

JDZX8-3、6、10电压互感器


概述
JDZX8-3、6、10电压互感器为单相环氧树脂浇注绝缘全封闭产品，适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV的中性点非有效接地的电力系统中，作电能计量、电压监测和继电保护用

技术参数
型号 额定频率 电压比 准确级 额定输出 极限输出 额定绝缘水平
JDZX8-3 50 3000/√3/100/√3/100/3 0.2/6P
0.5/6P		 30/100
50/100		 500 3.6/24/40
JDZX8-6 50 6000/√3/100/√3/100/3 0.2/6P
0.5/6P		 30/100
50/100		 500 7.2/32/60
JDZX8-10 50 10000/√3/100/√3/100/3 0.2/6P
0.5/6P		 30/100
50/100		 500 12/42/75

注：如用户要求的参数超出上表范围，可与我厂协商后确定。额定输出及其相应的准确仅符合其中一项

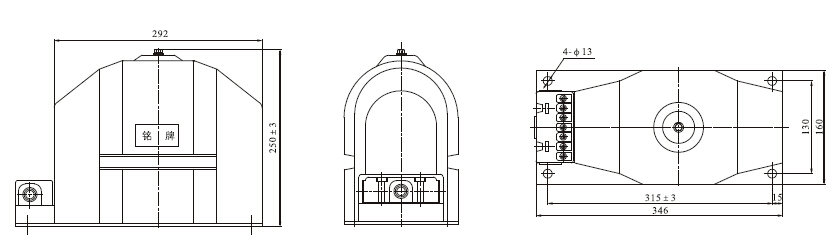

外形及安装尺寸图
